Almagro Gorbea, Antonio

Barcelona, 1948

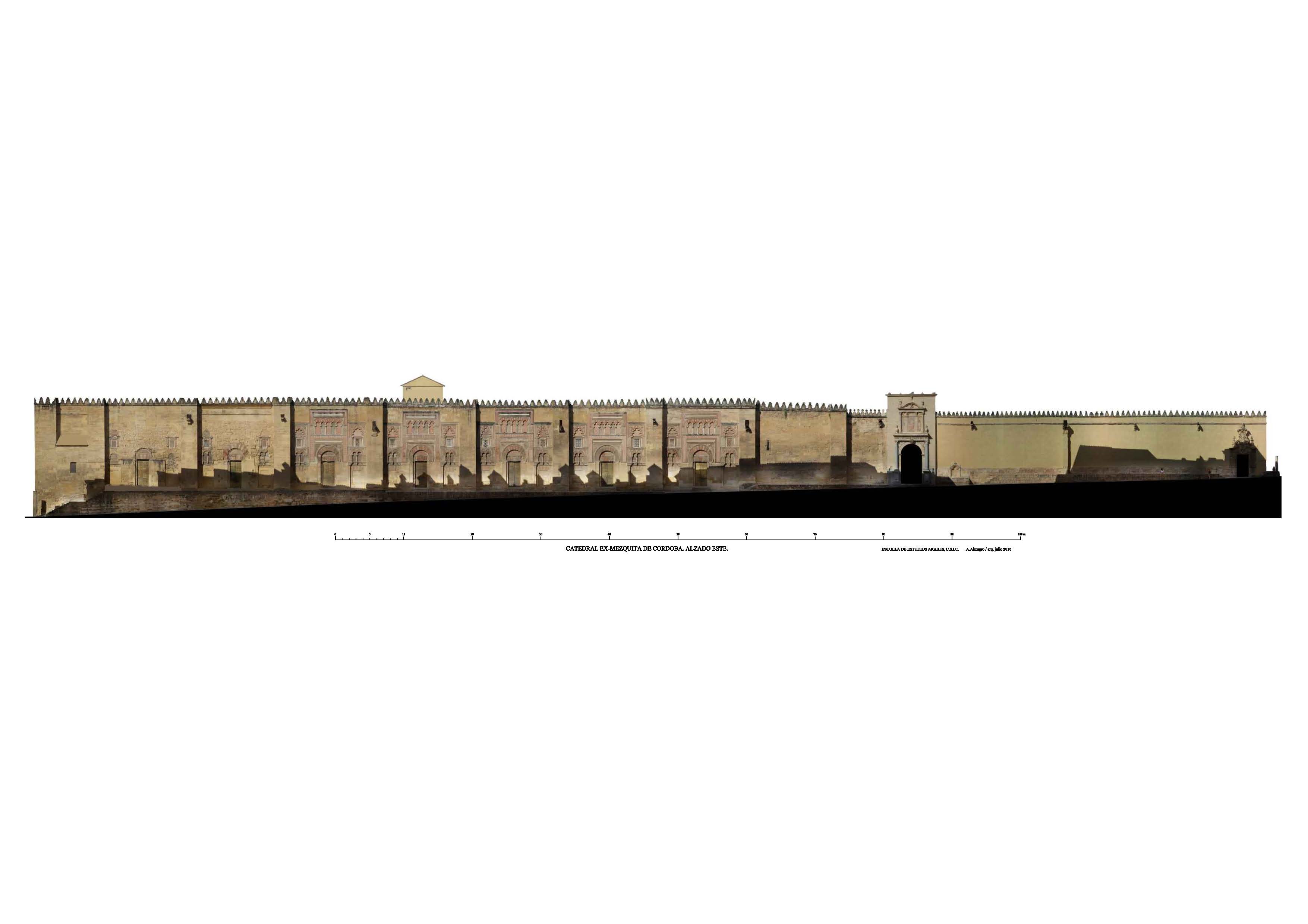

Imagen ortográfica del alzado este de la catedral ex-mezquita de Córdoba

Departamento: Museo
Nº Inventario: A-6540
Fecha: 2016
Medidas: 500 x 2000 mm
Técnica: Ortofoto con escala de 3 mm/pixel, impresa mediante el software AutoCad con un trazador gráfico HP Designjet T1100. Papel de calidad fotográfica
Procedencia: Obra donada por el académico Antonio Almagro Gorbea el 12 de septiembre de 2016
Anotaciones: En el anverso, en letra impresa: “CATEDRAL EX-MEZQUITA DE CORDOBA. ALZADO ESTE – ESCUELA DE DESTUDIOS ARABES, C.S.I.C. – A. Almagro / arq.julio 2016”.
Al dorso, en tinta azul, dedicatoria manuscrita del autor: “Para la Academia de San Fernando / 12 de septiembre de 2016 / Antonio Almagro”.
Observaciones: Según información facilitada por el autor, "la imagen fue realizada a partir de un modelo 3D obtenido por escaneado fotogramétrico mediante 202 fotografías tomadas con una cámara Ricoh GR, con focal 18.3 mm y resolución de 4928 x 3264 píxeles (16 Mpixeles ), el 28 de julio de 2016 entre las 9.54 y las 10.16 horas.
El modelo 3D se creó mediante el software Photoscan de la firma Agisoft, y consta de 23.749.310 caras definidas a partir de 118.746.553 puntos. Se orientó por ajuste con 152 puntos de control medidos con una estación total Leica TCR 303, con precisión de 5 mm. El error medio cuadrático del ajuste fue de 0.032 m y el error medio en el plano de proyección de 0.017 m.
Del modelo se obtuvo una ortofoto con escala de 3 mm/pixel que se imprimió mediante el software AutoCad a escala 1/100 con un trazador gráfico HP Designjet T1100, sobre papel de calidad fotográfica brillante de 500 x 2000 mm".
